この記事の要点: 東京理科大学や産業技術総合研究所などの共同研究グループは、無配向のカーボンナノチューブ（CNT）膜に偏光制御された超短パルスレーザーを照射し、特定の向きに並んだ構造を局所的に形成する新しい光後加工プロセス技術を開発しました。サブマイクロメートルスケールの高い空間解像度で、従来の大面積配向技術に匹敵する極めて高い配向品質を達成しており、次世代半導体デバイスやセンサーの製造プロセスへの応用が期待されます。
発表内容のポイント
- 超短パルスレーザーの偏光特性を利用し、熱ダメージを抑えて狙った場所だけを局所配向
- サブマイクロメートルの空間解像度で、従来最高水準に匹敵する高い配向品質を達成
- 同一チップ上に異なる方位のCNTを高密度集積でき、次世代デバイスの製造に貢献
発表の背景
カーボンナノチューブ（CNT）は優れた電気的・光学的特性を持つ次世代のデバイス材料ですが、その特性を活かすにはチューブの向きを厳密に制御する必要があります。従来の配向制御技術は製膜前の前処理段階で行われるため、配向を制御できる領域がミリメートルスケールと広く、チップ上の狙った場所だけをピンポイントで異なる方位に配向させることが困難でした。これが、異種配向構造を1つのチップ上に集積する際の大きな技術的課題となっていました。
何が発表されたのか

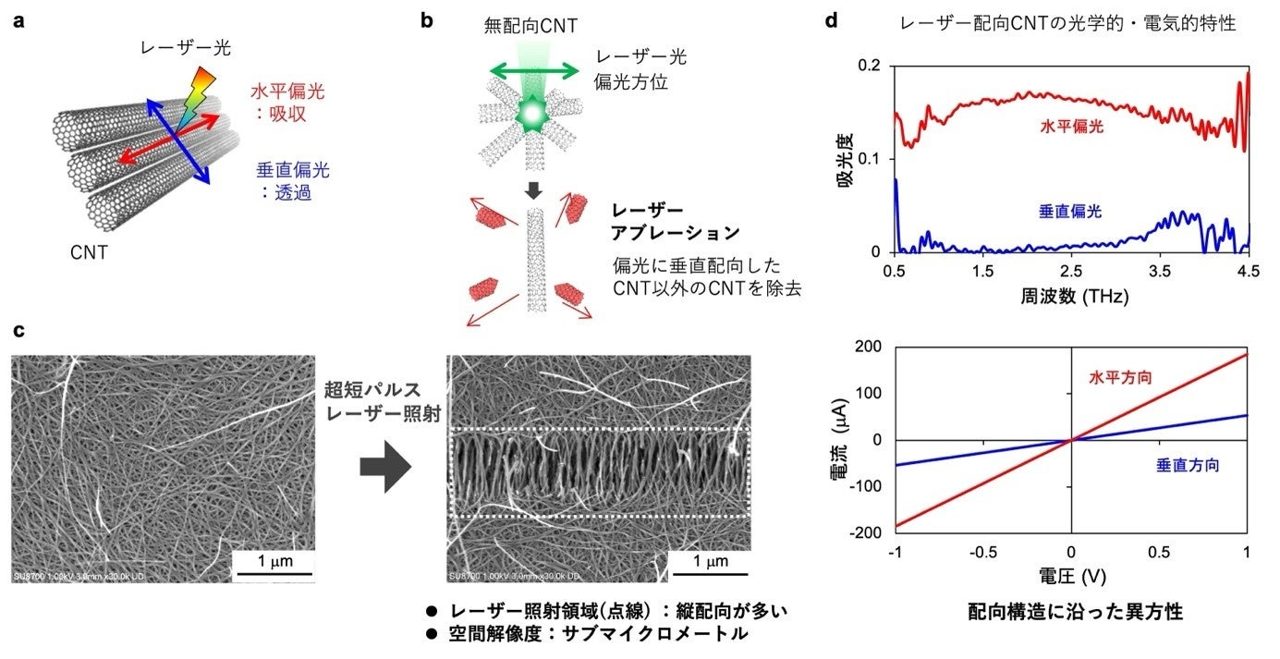

今回開発された技術は、CNTが筒の長さ方向に対して平行な偏光を強く吸収し、垂直な偏光は透過するという光学的異方性を利用しています。無配向のCNT膜に特定の偏光を持つ超短パルスレーザーを照射すると、偏光方向と垂直に配向していないCNTだけが光エネルギーを吸収して蒸発し、垂直に配向したCNTが破壊されずに残ります。パルス幅が数10ピコ秒以下という超短パルスレーザーを用いることで、熱が周囲に拡散する前に加工が完了するため、周囲のCNTに熱ダメージを与えずに非熱的なナノ構造加工が可能となりました。
製造業・生産管理への見方
本技術は、次世代の高速・低消費電力ロジックデバイスや、テラヘルツ偏光イメージセンサーなどの製造プロセスにおいて、極めて重要な役割を果たす可能性があります。マイクロメートル規模の狭い領域内に異なる方位のCNTを並べて集積できるため、微細な半導体素子の高密度実装に道を拓きます。また、比較的弱いエネルギーでレーザーを照射することにより、不要な分散剤を選択的に除去し、室温プロセスのままCNT膜の結晶品質を向上させる洗浄効果も確認されており、製造工程の効率化や品質向上への寄与が期待されます。
現場で確認したいポイント
- 超短パルスレーザーを用いた光後加工プロセスが、既存の半導体製造ラインにどう統合できるか
- サブマイクロメートルスケールでの局所配向制御における、量産時の処理能力やスループット
- 室温プロセスによる分散剤除去と結晶品質向上の効果が、デバイスの歩留まりに与える影響
確認しておきたい点
本成果は大学や研究機関による基礎研究段階のものであり、実際の半導体製造ラインや量産工場への導入時期、製造コスト、および量産規模での安定性については現時点で明らかにされていません。
