STマイクロ、部品削減と高効率を両立するPFCコントローラICを発売

発表内容のポイント

• アナログ乗算器や補助巻線が不要で、周辺部品の削減と低コスト化に貢献
• 中・軽負荷時の全高調波歪（THD）を最小限に抑え、優れた効率性を実現
• 評価ボードやオンライン設計ツールが提供され、迅速な開発・評価が可能

発表の背景

電子機器の電源設計においては、厳しい環境設計規格やエコデザイン規制への適合が求められる一方で、競争力維持のためのコスト削減が不可欠となっています。従来のPFCコンバータ構成では、分圧回路やアナログ乗算器、インダクタの補助巻線といった多くの周辺部品が必要であり、これがコストや基板スペースの削減における課題となっていました。今回の新製品は、こうした部品点数の削減と高効率化の両立を目指して開発されました。

何が発表されたのか

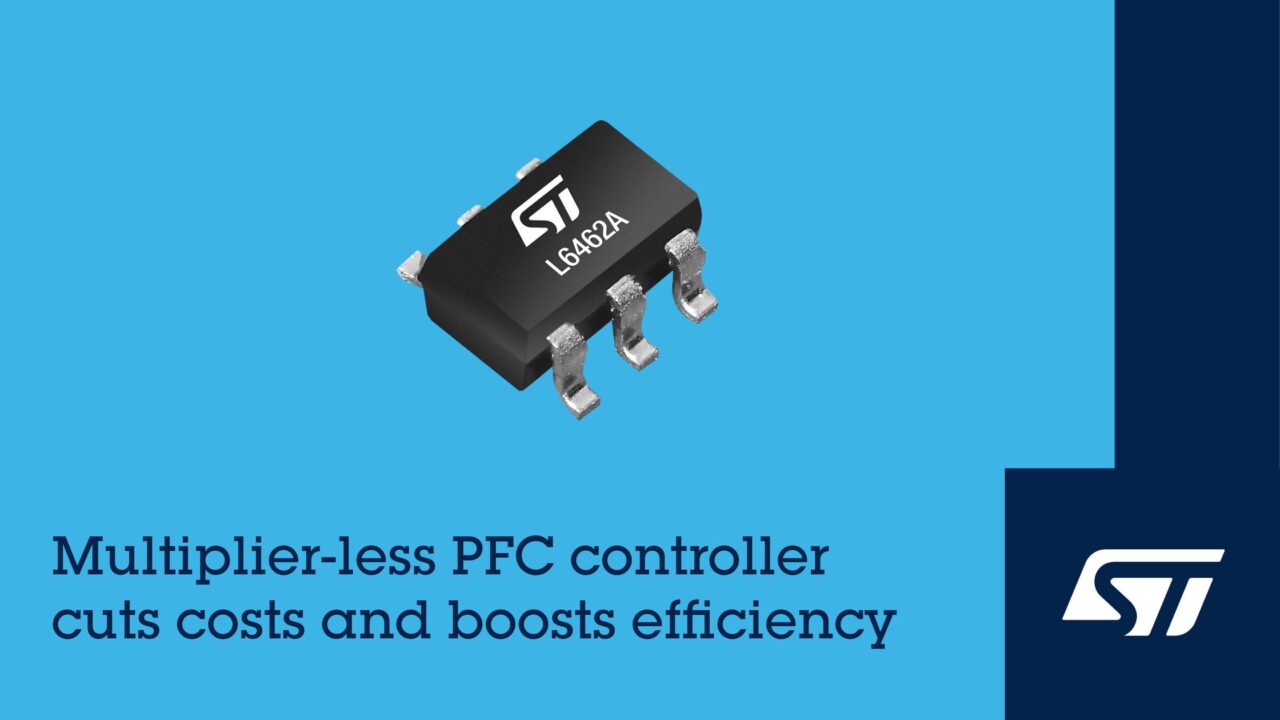

「L6462A」は、電流生成・整形回路を用いて正弦波の基準波形を生成する技術を搭載し、アナログ乗算器なしでの昇圧型PFCコンバータ構成を可能にしました。さらに、ゲートドライバ出力によってインダクタの消磁化を検出するため、補助巻線も不要です。高負荷時には擬似共振モードで動作し、負荷低下に伴い周波数を段階的に下げるバレー・スキッピング機能により、幅広い負荷領域で高い効率を維持します。待機電流は60µA未満に抑えられており、待機電力規制にも容易に適合します。

製造業・生産管理への見方

製造業における産業用電源や、機器に組み込む電源モジュールの設計・生産管理において、部品点数（BOM）の削減は調達リスクの低減と製造コストの圧縮に直結します。本製品を採用することで、基板の省スペース化と回路の簡素化が進み、生産工程における組み立てや検査の効率化が期待できます。また、評価ボード「EVL6462A-250W-M」やオンライン設計ツール「eDesignSuite」が用意されているため、開発初期段階のシミュレーションから実機評価までの期間を短縮し、製品の市場投入リードタイムを削減できる点もメリットです。

現場で確認したいポイント

• 自社製品の電源仕様（最大250W、出力電圧400V等）が本ICの対応範囲に適合するか
• 評価ボード「EVL6462A-250W-M」を用いた実機評価で、目標とする効率やTHDを達成できるか
• オンライン設計ツール「eDesignSuite」を活用した回路カスタマイズの操作性と実用性

確認しておきたい点

本製品の最小購入単位は1000個（単価約0.18ドル）からとなっています。また、具体的な調達納期や日本国内でのサポート体制については、メーカー窓口への直接の確認が必要です。
